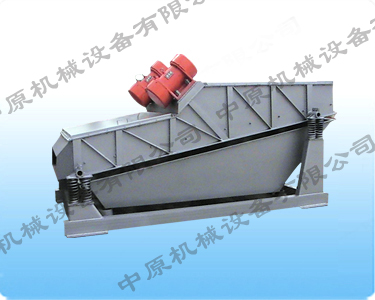

ZSG高效重型篩
產品分類：振動篩系列
應用范圍：
一、 用途和特點 1、用途： ZSG系列高效重型振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大塊物料及中、小顆粒狀物料的分級作業。 2、特點： ZSG系列高效重型振動篩篩面傾斜安裝，與其它同類型產品相比具有下列特點： (1)......
24小時電話咨詢：13663901423
一、 用途和特點
1、用途：
ZSG系列高效重型振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大塊物料及中、小顆粒狀物料的分級作業。
2、特點：
ZSG系列高效重型振動篩篩面傾斜安裝，與其它同類型產品相比具有下列特點：
(1)體積小，篩分能力大
(2)重量輕、便于安裝及工藝布置。
(3)能耗少，可節約大量能源。
(4)價格低，備件量極少。
(5)結構簡單，造型美觀。
(6)篩網由小塊拼裝，且更換極為簡便。
二、結構與工作原理
ZSG系列高效重型振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。
ZSG系列高效重型振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生激振動力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運行，從而完成物料篩分作業。
三、ZSG系列高效重型振動篩的選型
1、型號編制說明:
2、ZSG型系列高效振動篩的分類及用途：
(1)敞開型(ZSGB-□ X□ )為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆粒無聊的篩分作業。
技術參數：
表一
| 型 號 | 篩分能力 | 配用電機 | 電壓 | 功率 | 振頻 | 雙振幅 | 激振力 | 篩網 | 總重量 | 動負荷 | 電控箱 | |||
| 粒度/mm | T/h | 型號 | V | KW | 次/min | mm | kg | 有效篩面(㎡) | 篩孔尺寸 | 單層 | 雙層 | kg | xk2 | |
| ZSG-10×20 | ≤250 | 10-200 | YZO-20-6 | 380 | 2.0×2 | 960 | 8-12 | 4000 | 2 | 3-50 | 2300 | 2500 | 130 | 2.0 |
| ZSG-10×30 | ≤350 | 15-250 | YZO-30-6 | 380 | 2.5×2 | 960 | 8-12 | 6000 | 3 | 3-150 | 3300 | 3600 | 185 | 2.5 |
| ZSG-15×30 | ≤250 | 20-350 | YZO-50-6 | 380 | 3.7×2 | 960 | 8-12 | 10000 | 4.5 | 3-200 | 5100 | 5500 | 281 | 3.7 |
| ZSG-15×40 | ≤350 | 25-400 | YZO-50-6 | 380 | 3.7×2 | 960 | 6-10 | 10000 | 6 | 3-200 | 6800 | 7300 | 372 | 3.7 |
| ZSG-15×50 | ≤350 | 30-500 | YZO-75-6 | 380 | 5.5×2 | 960 | 6-10 | 15000 | 7.5 | 3-200 | 8450 | 9100 | 465 | 5.5 |
| ZSG-20×50 | ≤350 | 50-500 | YZO-75-6 | 380 | 5.5×2 | 960 | 6-10 | 15000 | 10 | 3-200 | 11100 | 12000 | 613 | 5.5 |
| ZSG-20×60 | ≤350 | 60-600 | YZO-100-8 | 380 | 7.2×2 | 720 | 10-15 | 20000 | 12 | 3-200 | 13800 | 149000 | 760 | 7.5 |
| ZSG20-×70 | ≤350 | 65-600 | YZO-100-8 | 380 | 7.5×2 | 720 | 8-12 | 20000 | 14 | 3-200 | 17500 | 198000 | 1011 | 7.5 |
| ZSG-20×80 | ≤350 | 65-600 | YZO-100-8 | 380 | 7.5×2 | 720 | 6-12 | 20000 | 16 | 3-200 | 21820 | 234000 | 1194 | 7.5 |
(2)封閉型(ZSGB-□ X□ )為座式全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。
3、ZSG型系列高效振動篩的技術特性：
ZSG型系列高效重型振動篩有生產效率及參數見表一。
4、ZSG型系列高效重型振動篩的外形及安裝尺寸：
ZSG型系列高效重型振動篩的敞開型與封閉型外形尺寸相同。
單層敞開表二中沒有I、I1、I2、I6之尺寸，雙層敞開型在表三中沒有I、I1、I2、H7之尺寸。

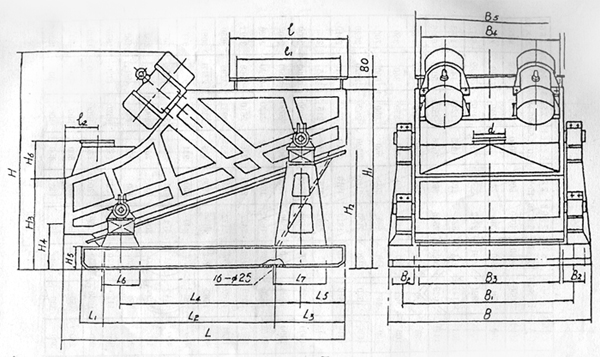

ZSG系列單層高效重型振動篩的外形及安裝尺寸見圖一、表二。

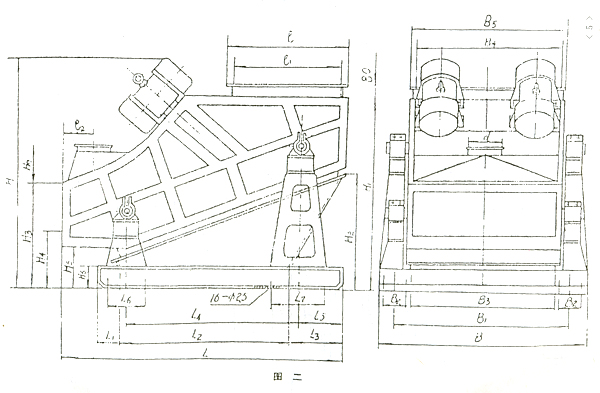

ZSG系列雙層高效重型振動篩的外形及安裝尺寸見圖二、表三。

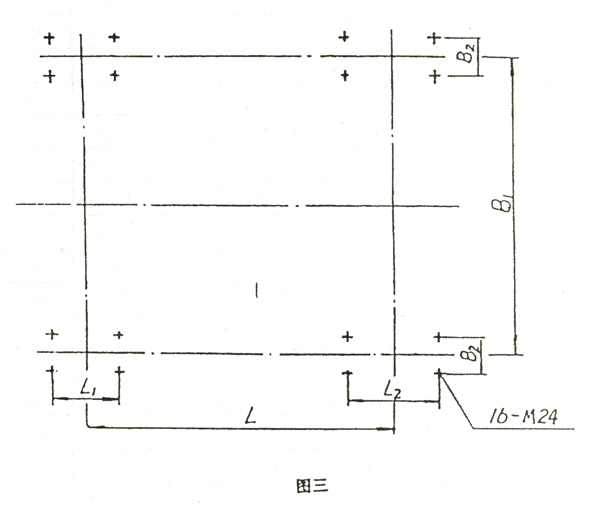

ZSG系列高效重型振動篩的基礎尺寸見圖三、表四。
圖一
表二
| 型號 | ZSGB-10×20 | ZSGB-10×30 | ZSGB-15×30 | ZSGB-15×40 | ZSGB-15×50 | ZSGB-20×50 | ZSGB-20×60 | ZSGB-20×70 | ZSGB-20×80 |
| L | 2000 | 3000 | 3000 | 4000 | 5000 | 5000 | 6000 | 7000 | 8000 |
| L1 | 200 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| L2 | 1278 | 1991 | 1991 | 2712 | 3502 | 3502 | 4292 | 5082 | 5872 |
| L3 | 403 | 613 | 613 | 823 | 1033 | 1033 | 1243 | 1453 | 1663 |
| L4 | 1411 | 2025 | 2025 | 2526 | 3526 | 3526 | 4526 | 5056 | 6056 |
| L5 | 350 | 530 | 530 | 999 | 999 | 999 | 999 | 1469 | 1469 |
| L6 | 100 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| L7 | 300 | 450 | 450 | 500 | 500 | 500 | 600 | 600 | 700 |
| B | 1620 | 1620 | 2120 | 2120 | 2120 | 2620 | 2620 | 2620 | 2620 |
| B1 | 1310 | 1310 | 1810 | 1810 | 1810 | 2310 | 2310 | 2310 | 2310 |
| B2 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
| B3 | 1000 | 1000 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| B4 | 1000 | 1000 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| B5 | 1120 | 1120 | 1620 | 1620 | 1620 | 2120 | 2120 | 2120 | 2120 |
| H | 1584 | 2019 | 2019 | 2422 | 2465 | 2465 | 2610 | 2968 | 3493 |
| H1 | 1384 | 1769 | 1769 | 2172 | 2537 | 2537 | 2932 | 3295 | 3659 |
| H2 | 948 | 1262 | 1262 | 1626 | 1990 | 1990 | 2353 | 2717 | 3081 |
| H3 | 789 | 860 | 860 | 900 | 900 | 931 | 931 | 931 | 931 |
| H4 | 400 | 434 | 434 | 474 | 474 | 505 | 505 | 505 | 505 |
| H5 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| H6 | 300 | 350 | 350 | 450 | 450 | 450 | 450 | 450 | 450 |
| I | 920 | 1120 | 1120 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 |
| I1 | 800 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| I2 | 250 | 350 | 350 | 450 | 500 | 500 | 500 | 500 | 500 |
| D | 300 | 300 | 350 | 350 | 400 | 400 | 400 | 400 | 400 |
表三
| 型號 | ZSGB-10×20 | ZSGB-10×30 | ZSGB-15×30 | ZSGB-15×40 | ZSGB-15×50 | ZSGB-20×50 | ZSGB-20×60 | ZSGB-20×70 | ZSGB-20×80 |
| L | 2000 | 3000 | 3000 | 4000 | 5000 | 5000 | 6000 | 7000 | 8000 |
| L1 | 200 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| L2 | 1047 | 1667 | 1667 | 2457 | 3247 | 3247 | 4037 | 4827 | 5617 |
| L3 | 403 | 613 | 613 | 823 | 1033 | 1033 | 1243 | 1453 | 1663 |
| L4 | 1250 | 1770 | 1770 | 2121 | 3121 | 3121 | 4121 | 4651 | 5651 |
| L5 | 350 | 530 | 530 | 999 | 999 | 999 | 999 | 1469 | 1469 |
| L6 | 100 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| L7 | 300 | 450 | 450 | 500 | 500 | 500 | 600 | 600 | 700 |
| B | 1620 | 1620 | 2120 | 2120 | 2120 | 2620 | 2620 | 2620 | 2620 |
| B1 | 1310 | 1310 | 1810 | 1810 | 1810 | 2310 | 2310 | 2310 | 2310 |
| B2 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
| B3 | 1000 | 1000 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| B4 | 1000 | 1000 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| B5 | 1120 | 1120 | 1620 | 1620 | 1620 | 2120 | 2120 | 2120 | 2120 |
| H | 1817 | 2181 | 2181 | 2585 | 2890 | 2890 | 2920 | 3050 | 3125 |
| H1 | 1567 | 1931 | 1931 | 2335 | 2740 | 2740 | 3095 | 3459 | 3822 |
| H2 | 948 | 1262 | 1262 | 1626 | 1990 | 1990 | 2384 | 2748 | 3112 |
| H3 | 1050 | 1050 | 1050 | 1094 | 1124 | 1124 | 1124 | 1124 | 1124 |
| H4 | 600 | 626 | 626 | 626 | 668 | 708 | 708 | 708 | 708 |
| H5 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| H6 | 400 | 455 | 455 | 455 | 455 | 455 | 455 | 455 | 455 |
| H7 | 300 | 350 | 350 | 450 | 450 | 450 | 450 | 450 | 450 |
| I | 920 | 1120 | 1120 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 |
| I1 | 800 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| I2 | 250 | 350 | 350 | 450 | 450 | 450 | 450 | 450 | 450 |
| D | 300 | 300 | 350 | 350 | 400 | 400 | 400 | 400 | 400 |
